• Sản xuất chất nền có độ cứng và độ bền cao, thiết kế góc âm đặc biệt, xử lý vật liệu trước và sau khi xử lý nhiệt, phổ biến cho cả vật liệu mềm và cứng.
• Có thể được sử dụng để xử lý CNC trong điều kiện tốc độ cao, sương dầu, làm mát bằng nước, làm mát bằng dầu và các môi trường làm mát khác.

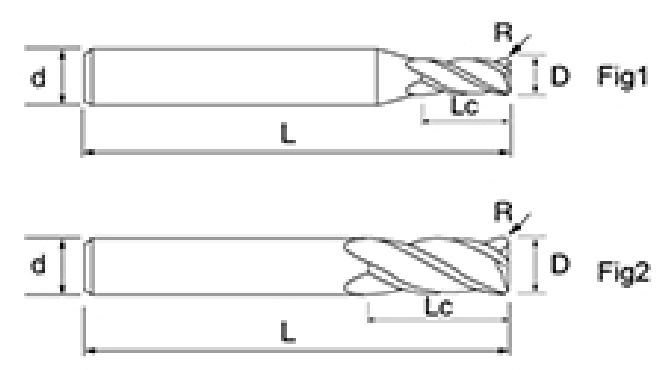

| Không. | Đường kính D | Góc R R | Chiều dài sáo Lc | Chiều dài tổng thể L | Chân Dia d | Số lượng lưỡi F |
| NNH-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNH-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 6 | 4 |
| NNH-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNH-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 6 | 4 |
| NNH-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNH-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNH-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 3 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNH-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| NNH-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 3 | 4 |
| NNH-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| NNH-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R0.2 | 4 | 0.2 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R0.2 | 4 | 0.2 | 8 | 75 | 4 | 4 |
| NNH-4R-D4-R0.2 | 4 | 0.2 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R0.5 | 4 | 0.5 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R0.5 | 4 | 0.5 | 8 | 75 | 4 | 4 |
| NNH-4R-D4-R0.5 | 4 | 0.5 | 8 | 50 | 6 | 4 |
| NNH-4R-D4-R1 | 4 | 1 | 8 | 50 | 4 | 4 |
| NNH-4R-D4-R1 | 4 | 1 | 8 | 50 | 6 | 4 |
| NNH-4R-D5-R0.5 | 5 | 0.5 | 10 | 50 | 5 | 4 |
| NNH-4R-D5-R0.5 | 5 | 0.5 | 10 | 50 | 6 | 4 |
| NNH-4R-D5-R1 | 5 | 1 | 10 | 50 | 5 | 4 |
| NNH-4R-D5-R1 | 5 | 1 | 10 | 50 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0.2 | 6 | 0.2 | 12 | 100 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 50 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 75 | 6 | 4 |
| NNH-4R-D6-R0.5 | 6 | 0.5 | 12 | 100 | 6 | 4 |
| NNH-4R-D6-R1 | 6 | 1 | 12 | 50 | 6 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0.2 | 8 | 0.2 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 60 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 75 | 8 | 4 |
| NNH-4R-D8-R0.5 | 8 | 0.5 | 16 | 100 | 8 | 4 |
| NNH-4R-D8-R1 | 8 | 1 | 16 | 60 | 8 | 4 |
| NNH-4R-D10-R0.2 | 10 | 0.2 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.2 | 10 | 0.2 | 20 | 100 | 10 | 4 |
| NNH-4R-D10-R0.3 | 10 | 0.3 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.5 | 10 | 0.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R0.5 | 10 | 0.5 | 20 | 100 | 10 | 4 |
| NNH-4R-D10-R1 | 10 | 1 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R1.5 | 10 | 1.5 | 20 | 75 | 10 | 4 |
| NNH-4R-D10-R2 | 10 | 2 | 20 | 75 | 10 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.2 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.2 | 24 | 100 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.5 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R0.5 | 12 | 0.5 | 24 | 100 | 12 | 4 |
| NNH-4R-D12-R1 | 12 | 1 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R2 | 12 | 2 | 24 | 75 | 12 | 4 |
| NNH-4R-D12-R3 | 12 | 3 | 24 | 75 | 12 | 4 |
| NNH-4R-D16-R1 | 16 | 1 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R2 | 16 | 2 | 35 | 100 | 16 | 4 |
| NNH-4R-D16-R3 | 16 | 3 | 35 | 100 | 16 | 4 |
| NNH-4R-D20-R1 | 20 | 1 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R2 | 20 | 2 | 40 | 100 | 20 | 4 |
| NNH-4R-D20-R3 | 20 | 3 | 40 | 100 | 20 | 4 |
| Vật liệu đã qua chế biến | Thép cứng trước 40~50HRC | Thép cứng 50~60HRC | Thép cứng 60~68HRC | |||
| Tốc độ cắt | 300m/phút | 150m/phút | 100m/phút | |||
| Đường kính (mm) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) |
| 3 | 32000 | 1225 | 16000 | 610 | 11000 | 420 |
| 4 | 24000 | 1500 | 12000 | 745 | 8000 | 500 |
| 5 | 19000 | 1630 | 9500 | 815 | 6400 | 550 |
| 6 | 16000 | 1850 | 8000 | 925 | 5300 | 610 |
| 8 | 12000 | 1850 | 6000 | 925 | 4000 | 610 |
| 10 | 9600 | 1850 | 4800 | 925 | 3200 | 610 |
| 12 | 8000 | 1920 | 4000 | 960 | 2700 | 648 |
| 16 | 6000 | 1440 | 3000 | 720 | 2000 | 480 |

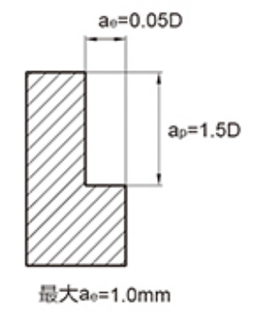

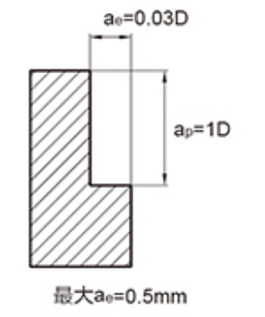

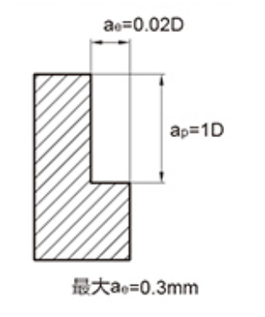

| Độ sâu cắt tối đa |  |  |  | |||
1. Vui lòng sử dụng các thiết bị và đồ đạc có độ chính xác cao và độ cứng cao.
2. Khi độ cứng của máy công cụ và lắp đặt phôi kém, có thể xảy ra hiện tượng rung và âm thanh bất thường. Trong trường hợp này, tốc độ và tốc độ tiến dao trong bảng trên sẽ giảm theo từng năm.
3. Vui lòng sử dụng làm mát bằng không khí hoặc MQL (lượng làm mát bằng sương mù dầu tối thiểu).
4. Nên sử dụng phay tuần tự để phay mặt bên.
5. Giảm thiểu độ dài treo dụng cụ càng nhiều càng tốt mà không bị nhiễu.
| Dòng công cụ | Đường kính | Bán kính | Bán kính góc | Chiều dài sáo | Chiều dài hiệu quả | chiều dài tổng thể | Chân Dia | |||
| D | R | CR | Lc | L1 | L | d | ||||
| Máy nghiền cacbua cuối tốc độ cao và độ cứng cao NNH | D0.1~D0.9 | 0 -0,005 | R0,05~R2 | /-0,005 | CR0,05~CR0,5 | /-0,005 | 0 0.3 | 0 0.3 | 0.5 -0,5 | h5 |
| D1~D3.5 | 0 -0,005 | |||||||||
| D4~D10 | -0,003 -0,015 | R3~R5 | /-0,005 | CR1.0~CR3.0 | /-0,008 | 0 0.5 | 0 0.5 | |||
| D12~D20 | -0,003 -0,008 | R6~R10 | /-0,008 | |||||||
Máy nghiền đầu sáo 4 đầu sáo hiệu suất cao NNH-4R cung cấp nhiều thông số kỹ thuật và kích cỡ khác nhau, có thể được kết hợp linh hoạt theo các yêu cầu xử lý khác nhau để tạo thành các mô hình phụ tương ứng nhằm đáp ứng các tình huống ứng dụng khác nhau. Cho dù đó là xử lý các bộ phận có độ chính xác nhỏ hay cắt hiệu quả các phôi gia công có kích thước lớn, bạn có thể tự do lựa chọn kích thước dao phù hợp, có tính đến hiệu quả và độ ổn định.
Cấu trúc mũi tròn đặc biệt của nó kết hợp với thiết kế bốn cạnh có thể phân tán tải trọng cắt một cách hiệu quả và giảm độ rung và mài mòn dụng cụ. Hình dạng này có thể đảm bảo môi trường cắt ổn định hơn trong quá trình phay tốc độ cao, đặc biệt phù hợp với yêu cầu xử lý vật liệu có độ cứng cao. Đầu cắt mũi tròn cũng có thể đảm bảo độ bóng bề mặt và độ chính xác về kích thước trong quá trình bán hoàn thiện và hoàn thiện.
Thông qua công nghệ phủ tiên tiến và quy trình mài chính xác, dụng cụ này đã đạt được độ cứng cao và khả năng chống mài mòn tuyệt vời. Sự kết hợp giữa lớp phủ AlTiSiN hiệu suất cao và chất nền hạt siêu mịn (0,4μm) cho phép nó duy trì tuổi thọ lâu dài trong môi trường cắt nhiệt độ cao và tốc độ cao, đồng thời duy trì hiệu suất và độ chính xác ổn định trong quá trình xử lý. Kiểm soát chất lượng nghiêm ngặt và quy trình sản xuất có độ chính xác cao đảm bảo hiệu suất đáng tin cậy của công cụ trong điều kiện khắc nghiệt.
Máy nghiền đầu sáo 4 đầu sáo hiệu suất cao NNH-4R thích hợp để gia công nhiều loại vật liệu, bao gồm thép có độ cứng cao, thép hợp kim, thép khuôn và thép không gỉ. Trong các ứng dụng phay tốc độ cao, độ cứng và khả năng chịu nhiệt cao giúp duy trì độ sắc nét và ổn định của lưỡi dao, nâng cao hiệu quả sản xuất và kéo dài tuổi thọ của dụng cụ.
