• Dao phay đa năng phù hợp để xử lý nhiệt tất cả các dòng vật liệu thép, có thiết kế kết cấu sắc bén, phù hợp cho cả phay thô và phay tinh.
• Nó cũng thích hợp để gia công các vật liệu phi thép và nhôm, với thông số kỹ thuật và mẫu mã hoàn chỉnh cũng như nhiều ứng dụng.

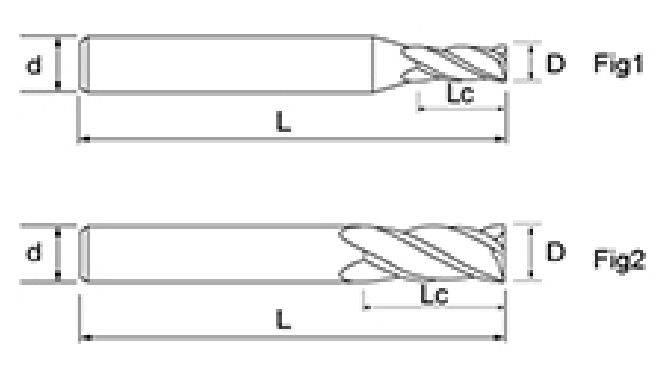

| Không. | Đường kính D | Chiều dài sáo Lc | Chiều dài tổng thể L | Chân Dia d | Số lượng lưỡi F |
| NNC-4T-D1 | 1 | 3 | 50 | 4 | 4 |
| NNC-4T-D1 | 1 | 3 | 50 | 6 | 4 |
| NNC-4T-D1.5 | 1.5 | 4 | 50 | 4 | 4 |
| NNC-4T-D1.5 | 1.5 | 4 | 50 | 6 | 4 |
| NNC-4T-D2 | 2 | 6 | 50 | 4 | 4 |
| NNC-4T-D2 | 2 | 6 | 50 | 6 | 4 |
| NNC-4T-D2.5 | 2.5 | 6 | 50 | 4 | 4 |
| NNC-4T-D2.5 | 2.5 | 6 | 50 | 6 | 4 |
| NNC-4T-D3 | 3 | 8 | 50 | 4 | 4 |
| NNC-4T-D3 | 3 | 8 | 50 | 6 | 4 |
| NNC-4T-D3 | 3 | 8 | 50 | 3 | 4 |
| NNC-4T-D4 | 4 | 10 | 50 | 4 | 4 |
| NNC-4T-D4 | 4 | 10 | 50 | 6 | 4 |
| NNC-4T-D4 | 4 | 10 | 75 | 4 | 4 |
| NNC-4T-D4 | 4 | 10 | 100 | 4 | 4 |
| NNC-4T-D5 | 5 | 13 | 50 | 6 | 4 |
| NNC-4T-D5 | 5 | 13 | 50 | 5 | 4 |
| NNC-4T-D5 | 5 | 13 | 75 | 6 | 4 |
| NNC-4T-D6 | 6 | 15 | 50 | 6 | 4 |
| NNC-4T-D6 | 6 | 15 | 75 | 6 | 4 |
| NNC-4T-D6 | 6 | 15 | 100 | 6 | 4 |
| NNC-4T-D8 | 8 | 20 | 60 | 8 | 4 |
| NNC-4T-D8 | 8 | 20 | 75 | 8 | 4 |
| NNC-4T-D8 | 8 | 20 | 100 | 8 | 4 |
| NNC-4T-D8 | 8 | 20 | 150 | 8 | 4 |
| NNC-4T-D10 | 10 | 30 | 75 | 10 | 4 |
| NNC-4T-D10 | 10 | 30 | 100 | 10 | 4 |
| NNC-4T-D10 | 10 | 30 | 150 | 10 | 4 |
| NNC-4T-D12 | 12 | 30 | 75 | 12 | 4 |
| NNC-4T-D12 | 12 | 30 | 100 | 12 | 4 |
| NNC-4T-D12 | 12 | 30 | 150 | 12 | 4 |
| NNC-4T-D14 | 14 | 35 | 100 | 14 | 4 |
| NNC-4T-D14 | 14 | 35 | 150 | 14 | 4 |
| NNC-4T-D16 | 16 | 45 | 100 | 16 | 4 |
| NNC-4T-D16 | 16 | 45 | 150 | 16 | 4 |
| NNC-4T-D18 | 18 | 45 | 100 | 18 | 4 |
| NNC-4T-D20 | 20 | 50 | 100 | 20 | 4 |
| NNC-4T-D20 | 20 | 50 | 150 | 20 | 4 |
| Vật liệu đã qua chế biến | gang Gang dạng nút | Thép cacbon, thép hợp kim ~750N/mm2 | Thép cacbon, thép hợp kim ~30HRC | Thép cứng trước, thép tôi và thép cường lực ~40HRC | thép không gỉ | Thép cứng trước, thép tôi và thép cường lực ~50HRC | ||||||
| Đường kính (mm) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) |
| 1 | 20000 | 250 | 20000 | 250 | 20000 | 200 | 20000 | 200 | 20000 | 90 | 20000 | 150 |
| 2 | 15000 | 400 | 15000 | 400 | 15000 | 360 | 15000 | 350 | 11150 | 100 | 13000 | 225 |
| 3 | 14000 | 680 | 14000 | 680 | 13000 | 630 | 10600 | 525 | 7500 | 120 | 8500 | 410 |
| 4 | 10800 | 700 | 10800 | 700 | 10000 | 640 | 8000 | 535 | 5500 | 125 | 6500 | 420 |
| 5 | 8200 | 730 | 8200 | 730 | 7600 | 670 | 6400 | 560 | 4500 | 125 | 5000 | 440 |
| 6 | 7000 | 750 | 7000 | 750 | 6400 | 690 | 5300 | 575 | 3700 | 135 | 4200 | 450 |
| 8 | 5200 | 740 | 5200 | 740 | 4800 | 680 | 4000 | 565 | 2800 | 135 | 3200 | 460 |
| 10 | 4200 | 730 | 4200 | 730 | 3800 | 670 | 3200 | 560 | 2200 | 135 | 2500 | 435 |
| 12 | 3500 | 730 | 3500 | 730 | 3200 | 670 | 2650 | 560 | 1850 | 135 | 2100 | 435 |
| 14 | 3000 | 680 | 3000 | 680 | 2700 | 630 | 2300 | 525 | 1600 | 125 | 1800 | 410 |
| 16 | 2600 | 680 | 2600 | 680 | 2400 | 630 | 2000 | 525 | 1400 | 120 | 1600 | 410 |
| 18 | 2300 | 670 | 2300 | 670 | 2100 | 620 | 1800 | 515 | 1250 | 105 | 1400 | 405 |
| 20 | 2050 | 670 | 2050 | 670 | 1900 | 620 | 1600 | 515 | 1100 | 105 | 1250 | 405 |

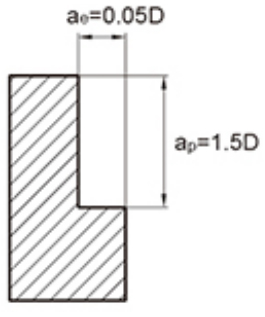

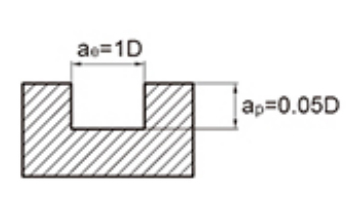

| Độ sâu cắt tối đa |  |  | ||||||||||
 | Đường kính dụng cụ | Độ sâu cắt ap |  | |||||||||
∅1| 0,15D | | |||||||||||
∅3| 0,3D | | |||||||||||

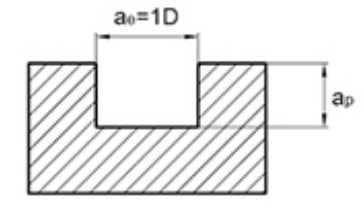

Bảng trên thể hiện các giá trị tiêu chuẩn cho gia công phay mặt. Khi cắt rãnh bằng dụng cụ, tốc độ phải bằng 50% ~ 70% so với bảng trên và tốc độ tiến dao phải là 40% ~ 60% làm giá trị tiêu chuẩn.
2. Vui lòng sử dụng các máy công cụ và giá đỡ dụng cụ có độ chính xác cao.
3. Vui lòng sử dụng chất lỏng làm mát không khí hoặc cắt ít có khả năng tạo ra khói.
4. Nên sử dụng phay tuần tự để phay mặt bên.
Khi độ cứng của máy công cụ và lắp đặt phôi kém, có thể xảy ra hiện tượng rung và âm thanh bất thường. Trong trường hợp này, tốc độ và tốc độ tiến dao trong bảng trên sẽ giảm theo từng năm.
6. Giảm thiểu chiều dài nhô ra của dụng cụ càng nhiều càng tốt mà không bị nhiễu.
| Dòng công cụ | Đường kính | Bán kính | Bán kính góc | Chiều dài sáo | Chiều dài hiệu quả | Chiều dài tổng thể | Chân Dia | |||
| D | R | CR | Lc | L1 | L | d | ||||
| Dao phay cacbua đa năng NNC | D0.1~D0.9 | 0 -0,005 | R0,05~R2 | /-0,005 | CR0,05~CR0,5 | /-0,005 | 0 0.2 | 0 0.3 | 0 0.5 | h5 |
| D1.0~D4.0 | 0 -0,008 | 0 0.3 | 0 0.5 | |||||||
| D1.0~D3.5 | 0 -0,008 | R0.5~R1.75 | /-0,005 | CR0.1~CR0.5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 | |
| D4.0~D11.0 | 0 -0,012 | R2.0~R5.0 | /-0,008 | CR1.0~CR3.0 | /-0,008 | 0 0.5 | ||||
| D12.0~D20.0 | 0 -0,015 | R6.0~R10.0 | /-0,01 | |||||||
Máy phay đầu phẳng sáo NNC-4T 4 có nhiều đường kính từ 1 mm đến 20 mm và có thể phù hợp với các chiều dài lưỡi và tổng chiều dài khác nhau, giúp bộ xử lý sử dụng linh hoạt trong các tình huống khác nhau như không gian hẹp hoặc bề mặt cắt lớn. Bằng cách kết hợp các giải pháp kích thước khác nhau, có thể đạt được sự cân bằng tốt giữa hiệu quả xử lý và độ hoàn thiện bề mặt, phù hợp với nhu cầu sản xuất đa dạng.
Nó sử dụng thiết kế đầu phẳng bốn sáo với góc xoắn 35°. Góc trước và góc sau của dụng cụ được tối ưu hóa cẩn thận để giảm lực cản cắt một cách hiệu quả. Nó có phạm vi hiệu suất chung rộng hơn, phân bố lưỡi cắt đồng đều và có thể duy trì độ rung thấp hơn và loại bỏ phoi mượt mà hơn trong quá trình cắt, đồng thời vẫn đảm bảo hiệu suất cắt ổn định trong quá trình xử lý tốc độ cao.
Về mặt sản xuất, máy phay đầu phẳng sáo NNC-4T sử dụng công nghệ mài CNC có độ chính xác cao để đảm bảo các cạnh sắc nét và dung sai kích thước được kiểm soát chặt chẽ. Lớp phủ bề mặt sử dụng lớp phủ hỗn hợp nhôm crom mới nhất, có độ cứng ở nhiệt độ cao và độ ổn định oxy hóa tuyệt vời, từ đó kéo dài tuổi thọ dụng cụ và cải thiện chất lượng bề mặt được xử lý.
Dao phay này phù hợp để gia công nhiều loại vật liệu như thép cacbon, thép hợp kim, thép khuôn, thép không gỉ và gang, đặc biệt đối với phôi có độ cứng không quá 45HRC.
