• Dao phay đa năng thích hợp để xử lý nhiệt cho tất cả các loại vật liệu thép. Nó có thiết kế cấu trúc rãnh chữ U và phù hợp cho cả gia công thô và hoàn thiện.
• Nó cũng thích hợp để gia công các vật liệu không phải thép và nhôm. Nó có đầy đủ các thông số kỹ thuật và kiểu dáng cũng như nhiều mục đích sử dụng.

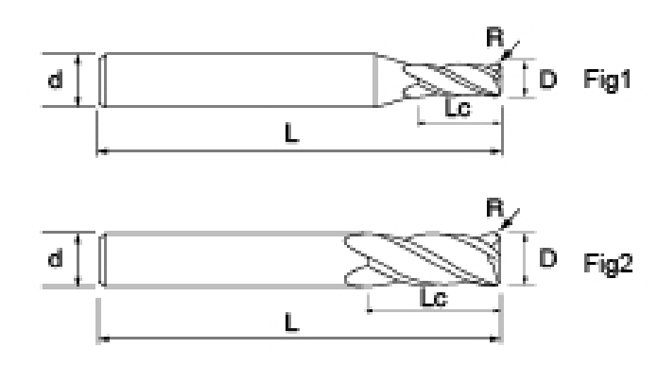

| Không. | Đường kính D | Góc R R | Chiều dài sáo Lc | Chiều dài tổng thể L | Chân Dia d | Số lượng lưỡi F |
| NNC-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 4 | 4 |
| NNC-4R-D1-R0.2 | 1 | 0.2 | 3 | 50 | 6 | 4 |
| NNC-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 4 | 4 |
| NNC-4R-D1.5-R0.2 | 1.5 | 0.2 | 4 | 50 | 6 | 4 |
| NNC-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 4 | 4 |
| NNC-4R-D2-R0.2 | 2 | 0.2 | 6 | 50 | 6 | 4 |
| NNC-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 4 | 4 |
| NNC-4R-D2-R0.5 | 2 | 0.5 | 6 | 50 | 6 | 4 |
| NNC-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 3 | 4 |
| NNC-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 4 | 4 |
| NNC-4R-D3-R0.2 | 3 | 0.2 | 8 | 50 | 6 | 4 |
| NNC-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 3 | 4 |
| NNC-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 4 | 4 |
| NNC-4R-D3-R0.5 | 3 | 0.5 | 8 | 50 | 6 | 4 |
| NNC-4R-D4-R0.2 | 4 | 0.2 | 10 | 50 | 4 | 4 |
| NNC-4R-D4-R0.2 | 4 | 0.2 | 10 | 75 | 4 | 4 |
| NNC-4R-D4-R0.2 | 4 | 0.2 | 10 | 100 | 4 | 4 |
| NNC-4R-D4-R0.2 | 4 | 0.2 | 10 | 50 | 6 | 4 |
| NNC-4R-D4-R0.5 | 4 | 0.5 | 10 | 50 | 4 | 4 |
| NNC-4R-D4-R0.5 | 4 | 0.5 | 10 | 75 | 4 | 4 |
| NNC-4R-D4-R0.5 | 4 | 0.5 | 10 | 100 | 4 | 4 |
| NNC-4R-D4-R0.5 | 4 | 0.5 | 10 | 50 | 6 | 4 |
| NNC-4R-D4-R1 | 4 | 1 | 10 | 50 | 4 | 4 |
| NNC-4R-D4-R1 | 4 | 1 | 10 | 75 | 4 | 4 |
| NNC-4R-D4-R1 | 4 | 1 | 10 | 100 | 4 | 4 |
| NNC-4R-D4-R1 | 4 | 1 | 10 | 50 | 6 | 4 |
| NNC-4R-D5-R0.5 | 5 | 0.5 | 13 | 50 | 5 | 4 |
| NNC-4R-D5-R0.5 | 5 | 0.5 | 13 | 50 | 6 | 4 |
| NNC-4R-D5-R1 | 5 | 1 | 13 | 50 | 5 | 4 |
| NNC-4R-D5-R1 | 5 | 1 | 13 | 50 | 6 | 4 |
| NNC-4R-D6-R0.2 | 6 | 0.2 | 16 | 50 | 6 | 4 |
| NNC-4R-D6-R0.2 | 6 | 0.2 | 16 | 75 | 6 | 4 |
| NNC-4R-D6-R0.2 | 6 | 0.2 | 16 | 100 | 6 | 4 |
| NNC-4R-D6-R0.5 | 6 | 0.5 | 16 | 50 | 6 | 4 |
| NNC-4R-D6-R0.5 | 6 | 0.5 | 16 | 75 | 6 | 4 |
| NNC-4R-D6-R0.5 | 6 | 0.5 | 16 | 100 | 6 | 4 |
| NNC-4R-D6-R1 | 6 | 1 | 16 | 50 | 6 | 4 |
| NNC-4R-D8-R0.2 | 8 | 0.2 | 20 | 60 | 8 | 4 |
| NNC-4R-D8-R0.2 | 8 | 0.2 | 20 | 75 | 8 | 4 |
| NNC-4R-D8-R0.2 | 8 | 0.2 | 20 | 100 | 8 | 4 |
| NNC-4R-D8-R0.2 | 8 | 0.2 | 20 | 150 | 8 | 4 |
| NNC-4R-D8-R0.3 | 8 | 0.3 | 20 | 60 | 8 | 4 |
| NNC-4R-D8-R0.5 | 8 | 0.5 | 20 | 60 | 8 | 4 |
| NNC-4R-D8-R0.5 | 8 | 0.5 | 20 | 75 | 8 | 4 |
| NNC-4R-D8-R0.5 | 8 | 0.5 | 20 | 100 | 8 | 4 |
| NNC-4R-D8-R0.5 | 8 | 0.5 | 20 | 150 | 8 | 4 |
| NNC-4R-D8-R1 | 8 | 1 | 20 | 60 | 8 | 4 |
| NNC-4R-D10-R0.2 | 10 | 0.2 | 25 | 75 | 10 | 4 |
| NNC-4R-D10-R0.2 | 10 | 0.2 | 25 | 100 | 10 | 4 |
| NNC-4R-D10-R0.3 | 10 | 0.3 | 25 | 75 | 10 | 4 |
| NNC-4R-D10-R0.5 | 10 | 0.5 | 25 | 75 | 10 | 4 |
| NNC-4R-D10-R0.5 | 10 | 0.5 | 25 | 100 | 10 | 4 |
| NNC-4R-D10-R0.5 | 10 | 0.5 | 25 | 150 | 10 | 4 |
| NNC-4R-D10-R1 | 10 | 1 | 25 | 75 | 10 | 4 |
| NNC-4R-D10-R1.5 | 10 | 1.5 | 25 | 75 | 10 | 4 |
| NNC-4R-D10-R2 | 10 | 2 | 25 | 75 | 10 | 4 |
| NNC-4R-D12-R0.5 | 12 | 0.5 | 30 | 75 | 12 | 4 |
| NNC-4R-D12-R0.5 | 12 | 0.5 | 30 | 100 | 12 | 4 |
| NNC-4R-D12-R0.5 | 12 | 0.5 | 30 | 150 | 12 | 4 |
| NNC-4R-D12-R1 | 12 | 1 | 30 | 75 | 12 | 4 |
| NNC-4R-D12-R2 | 12 | 2 | 30 | 75 | 12 | 4 |
| NNC-4R-D12-R3 | 12 | 3 | 30 | 75 | 12 | 4 |
| NNC-4R-D16-R0.5 | 16 | 0.5 | 45 | 100 | 16 | 4 |
| NNC-4R-D16-R0.5 | 16 | 0.5 | 45 | 150 | 16 | 4 |
| NNC-4R-D16-R1 | 16 | 1 | 45 | 100 | 16 | 4 |
| NNC-4R-D16-R2 | 16 | 2 | 45 | 100 | 16 | 4 |
| NNC-4R-D16-R3 | 16 | 3 | 45 | 100 | 16 | 4 |
| NNC-4R-D20-R0.5 | 20 | 0.5 | 45 | 100 | 16 | 4 |
| NNC-4R-D20-R0.5 | 20 | 0.5 | 45 | 150 | 16 | 4 |
| NNC-4R-D20-R1 | 20 | 1 | 50 | 100 | 20 | 4 |
| NNC-4R-D20-R2 | 20 | 2 | 50 | 100 | 20 | 4 |
| NNC-4R-D20-R3 | 20 | 3 | 50 | 100 | 20 | 4 |
| Vật liệu đã qua chế biến | gang Gang dạng nút | Thép cacbon, thép hợp kim ~750N/mm2 | Thép cacbon, thép hợp kim ~30HRC | Thép cứng trước, thép tôi và thép cường lực ~40HRC | thép không gỉ | Thép cứng trước, thép tôi và thép cường lực ~50HRC | ||||||
| Đường kính (mm) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) | Tốc độ quay (phút -1 ) | Tốc độ nạp (mm/phút) |
| 3 | 14000 | 820 | 14000 | 820 | 13000 | 755 | 10600 | 630 | 7500 | 145 | 8500 | 490 |
| 4 | 10800 | 840 | 10800 | 840 | 10000 | 770 | 8000 | 640 | 5500 | 145 | 6500 | 500 |
| 5 | 8200 | 880 | 8200 | 880 | 7600 | 810 | 6400 | 670 | 4500 | 145 | 5000 | 530 |
| 6 | 7000 | 900 | 7000 | 900 | 6400 | 830 | 5300 | 690 | 3700 | 160 | 4200 | 540 |
| 8 | 5200 | 890 | 5200 | 890 | 4800 | 815 | 4000 | 680 | 2800 | 160 | 3200 | 550 |
| 10 | 4200 | 880 | 4200 | 880 | 3800 | 810 | 3200 | 670 | 2200 | 160 | 2500 | 520 |
| 12 | 3500 | 880 | 3500 | 880 | 3200 | 810 | 2650 | 670 | 1850 | 160 | 2100 | 520 |
| 16 | 2600 | 680 | 2600 | 680 | 2400 | 630 | 2000 | 525 | 1400 | 120 | 1600 | 490 |

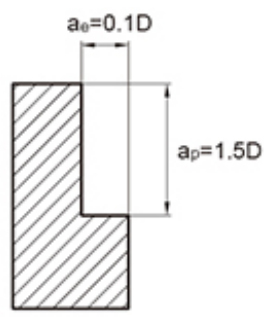

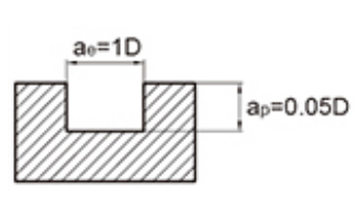

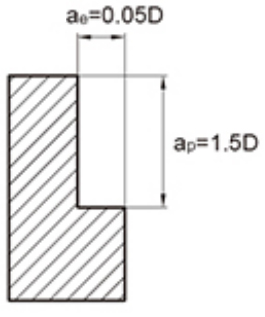

| Độ sâu cắt tối đa |  |  | ||||||||||
 | Đường kính dụng cụ | Độ sâu cắt ap |  | |||||||||
∅1| 0,15D | | |||||||||||
∅3| 0,3D | | |||||||||||
1. Bảng trên thể hiện các giá trị tiêu chuẩn cho gia công phay mặt bên. Khi cắt rãnh bằng dụng cụ, tốc độ phải bằng 50% ~ 70% so với bảng trên và tốc độ tiến dao phải là 40% ~ 60% làm giá trị tiêu chuẩn.
2. Vui lòng sử dụng các máy công cụ và giá đỡ dụng cụ có độ chính xác cao.
3. Vui lòng sử dụng chất lỏng làm mát không khí hoặc cắt ít có khả năng tạo ra khói.
4. Nên sử dụng phay tuần tự để phay mặt bên.
Khi độ cứng của máy công cụ và lắp đặt phôi kém, có thể xảy ra hiện tượng rung và âm thanh bất thường. Trong trường hợp này, tốc độ và tốc độ tiến dao trong bảng trên sẽ giảm theo từng năm.
6. Giảm thiểu chiều dài phần nhô ra của dụng cụ càng nhiều càng tốt mà không bị nhiễu.
| Dòng công cụ | Đường kính | Bán kính | Bán kính góc | Chiều dài sáo | Chiều dài hiệu quả | Chiều dài tổng thể | Chân Dia | |||
| D | R | CR | Lc | L1 | L | d | ||||
| Dao phay cacbua đa năng NNC | D0.1~D0.9 | 0 -0,005 | R0,05~R2 | /-0,005 | CR0,05~CR0,5 | /-0,005 | 0 0.2 | 0 0.3 | 0 0.5 | h5 |
| D1.0~D4.0 | 0 -0,008 | 0 0.3 | 0 0.5 | |||||||
| D1.0~D3.5 | 0 -0,008 | R0.5~R1.75 | /-0,005 | CR0.1~CR0.5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 | |
| D4.0~D11.0 | 0 -0,012 | R2.0~R5.0 | /-0,008 | CR1.0~CR3.0 | /-0,008 | 0 0.5 | ||||
| D12.0~D20.0 | 0 -0,015 | R6.0~R10.0 | /-0,01 | |||||||

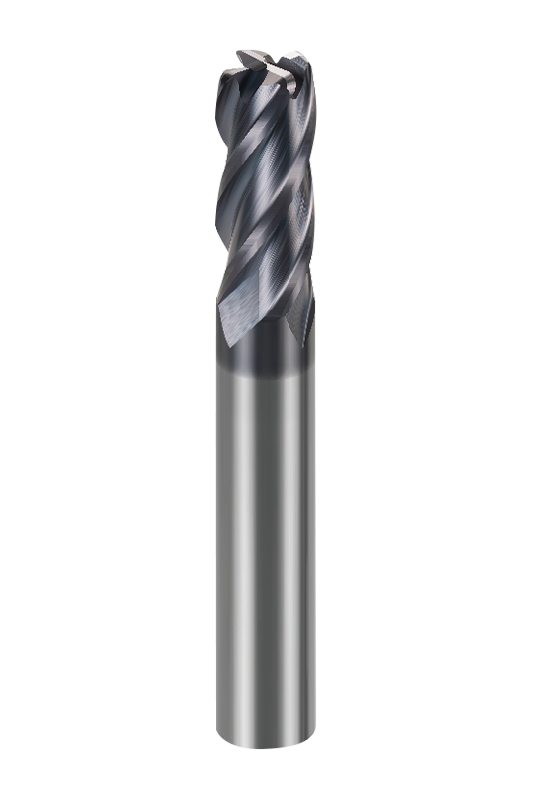

Dao phay mũi tròn bốn sáo NNC-4R có nhiều kích cỡ khác nhau, bao gồm các đường kính dụng cụ, chiều dài lưỡi dao và phạm vi góc R khác nhau, đồng thời có thể được kết hợp linh hoạt với các mẫu phụ khác nhau để đáp ứng nhu cầu xử lý đa dạng. Mỗi mô hình phụ có thể hoạt động ổn định trong các trường hợp khác nhau từ hoàn thiện đến gia công thô, giúp quá trình xử lý có mục tiêu và hiệu quả hơn.
Nó sử dụng hình dạng lưỡi mũi tròn được thiết kế đặc biệt để giảm rung khi cắt một cách hiệu quả và cải thiện độ hoàn thiện của bề mặt gia công. Cấu trúc 4 me không chỉ cải thiện khả năng loại bỏ phoi của dụng cụ mà còn tăng cường độ cứng của lưỡi dao, mang lại sự hỗ trợ đáng tin cậy hơn cho việc cắt tốc độ cao liên tục.
Thông qua sự kết hợp giữa công nghệ mài có độ chính xác cao và công nghệ phủ tiên tiến, máy phay đầu tròn mũi sáo NNC-4R 4 có hiệu suất vượt trội về khả năng chống mài mòn và chịu nhiệt. Quy trình sản xuất chính xác có thể giảm thiểu sai số kích thước dụng cụ và lớp phủ giúp giảm ma sát và nhiệt cắt một cách hiệu quả, nhờ đó tuổi thọ dụng cụ có thể được kéo dài và có thể đạt được hoạt động ổn định trong các thông số cắt cao hơn.
Dao phay mũi tròn này phù hợp để gia công nhiều loại vật liệu thông thường như thép cacbon, thép không gỉ, thép khuôn và hợp kim đồng, đồng thời có thể xử lý các phôi có độ cứng cao hơn ở một mức độ nhất định. Đối với các ứng dụng gia công chính xác đòi hỏi chất lượng bề mặt cao, NNC-4R cũng có thể mang lại độ hoàn thiện thành phẩm tuyệt vời.
